P&P-HVD
Automatische Versorgung von Pick & Place-Robotern mit selbstklebenden Teilen in Anwendungen mit hohem Durchsatz.
Pick & Place für hohen Durchsatz

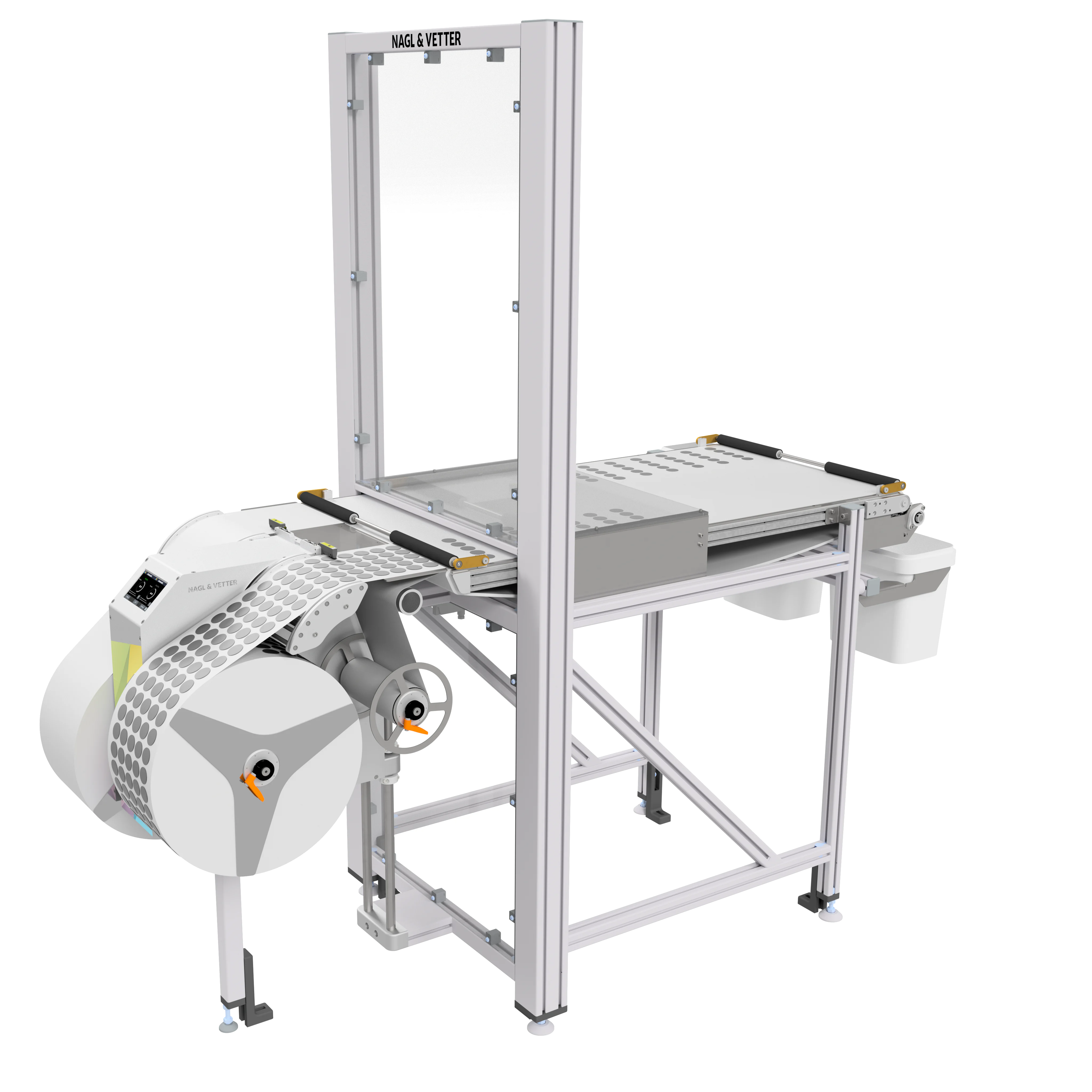

Die Geräte des Typs P&P-HVD / RL200 sind für die automatische Versorgung von Pick & Place-Robotern mit selbstklebenden Teilen in Anwendungen mit hohem Durchsatz konzipiert.
Die selbstklebenden Teile werden dabei auf Trägermaterial (Liner) von einer Rolle oder direkt aus einem Karton eingefädelt. Auf dem Trägerpapier können sich mehrere Reihen von Teilen nebeneinander befinden.
STATUSINFORMATIONEN MEHRREIHIGE
STANZTEILBEREITSTELLUNG VORBEREITUNG FÜR
KAMERAÜBERWACHUNG
Vorteile für ihre Produktion
Unerreichte Bereitstellungsgeschwindigkeit
Der P&P-HVD verbindet hohen Teileausstoß mit flexibler Bereitstellung und versorgt Pick & Place-Prozesse auch bei sehr hohem Bedarf zuverlässig.
Hohe Positioniergenauigkeit
Die Position kann im Entnahmebereich vermessen werden. So können Roboter die bereitgestellten Teile sehr genau greifen und präzise applizierten.
Flexible Materialzuführung
Selbstklebende Stanzteile können je nach Modell direkt von einer Rolle oder aus einem Karton zugeführt und verarbeitet werden.
Flexible Versorgung
Durch die flexible Länge des Transportbandes kann ein Materialtyp unterbrechungsfrei an mehreren Robotern bereitgestellt werden.
Durchgehende Statusinformationen
Über das Touchdisplay sind wichtige Statusinformationen jederzeit direkt am System verfügbar. Das unterstützt kurze Reaktionszeiten und einen stabilen Materialfluss im laufenden Betrieb.
Einfache Integration
Das System kann in Roboterzellen als Teil der trennende Schutzeinrichtung eingebunden werden, benötigt selbst aber keine trennende Schutzeinrichtung und ist somit auch als freistehende vollständige Maschine einsetzbar.

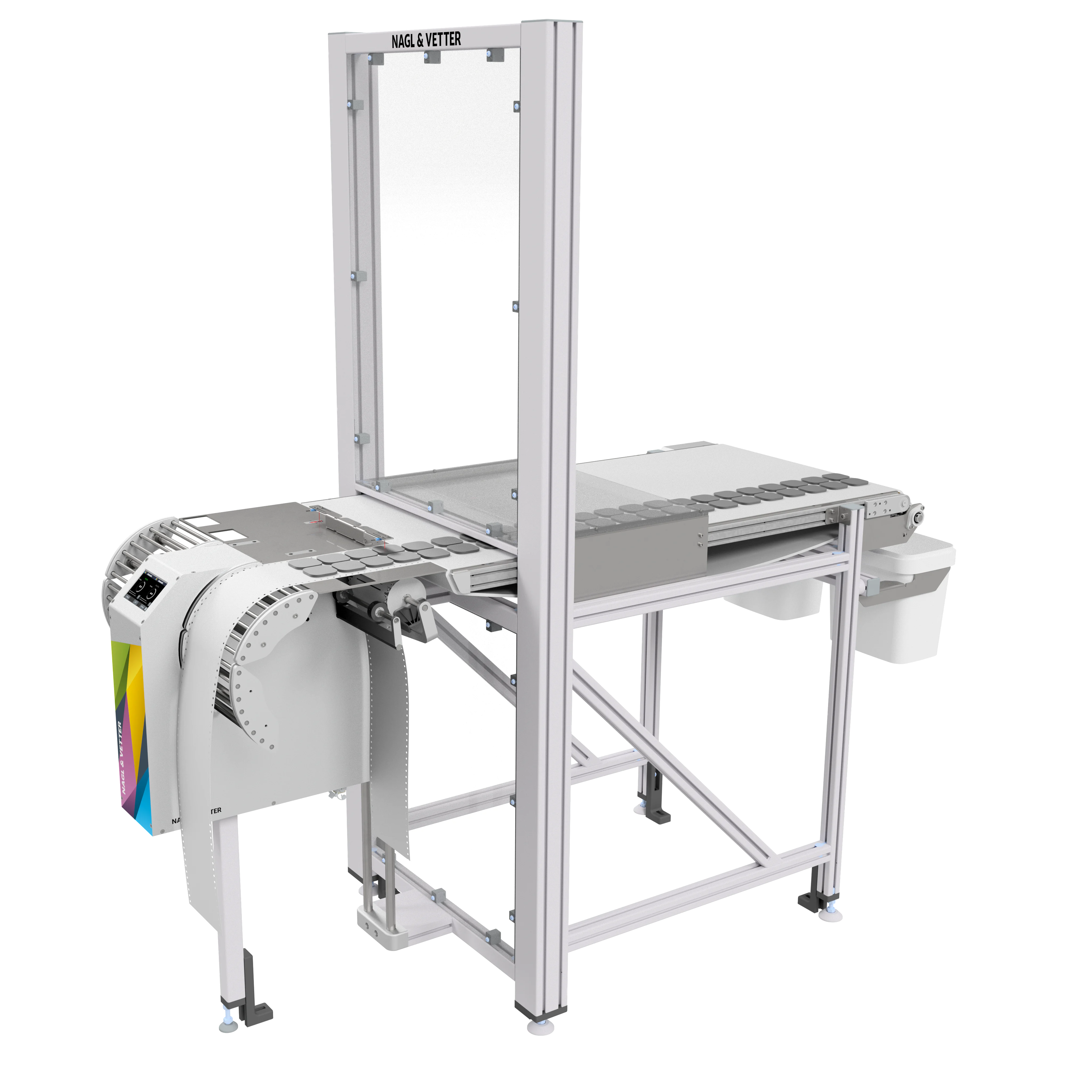

P&P-HVD / RL200 für biegesteife Teile
Neben der Rollenvariante steht mit dem P&P-HVD / RL200 eine Ausführung für nichtbiegsame, selbstklebend ausgestattete Kunststoffteile zur Verfügung. Die Teile werden auf einem Liner mit Remaliner-Lochung in Leporello-Faltung konfektioniert und direkt aus Kartons aufgenommen.
Damit eignet sich die RL200-Variante besonders für Anwendungen, in denen steife Bauteile vollautomatisch und unterbrechungsfrei bereitgestellt werden sollen. Sie verbindet die hohe Bereitstellungsgeschwindigkeit des HVD-Systems mit einer flexiblen Materialzuführung aus Kartons statt von der Rolle.
Spezifikationen Technische Daten Vergleich der P&P-HVD Varianten
| Versorgungsspannung | Var. A: 100-240 V AC - 2,6 A - 50/60 HzVar. B: 24 V DC - 8 A |
| Abmessungen | 804 × 1985 × 1750 mm³ (B × H × T) |
| Gewicht | 125 kg / 120 kg |
| Max. Rollendurchmesser | 400 mm |
| Kerndurchmesser der Materialrollen | 3” (76,2 mm) oder 6“ (152,4 mm) |
| Max. Linerbreite | Einstellbar bis 204 mm |
| Typische Zykluszeit pro Stanzteil | 0,2 s / 0,4 s |
| Stanzteildurchmesser | Einstellbar bis 90 mm |
| Benutzerschnittstelle | LCD 5“ (127 mm), PCAP-Touch, Glasoberfläche |
| Arbeitstemperaturbereich | 10 - 50°C |
P&P-HVD für Ihre Linie
Wir klären mit Ihnen, wie sich der P&P-HVD in Ihre Roboterzelle und Ihren Materialfluss integrieren lässt.
