Stanzteilhandling

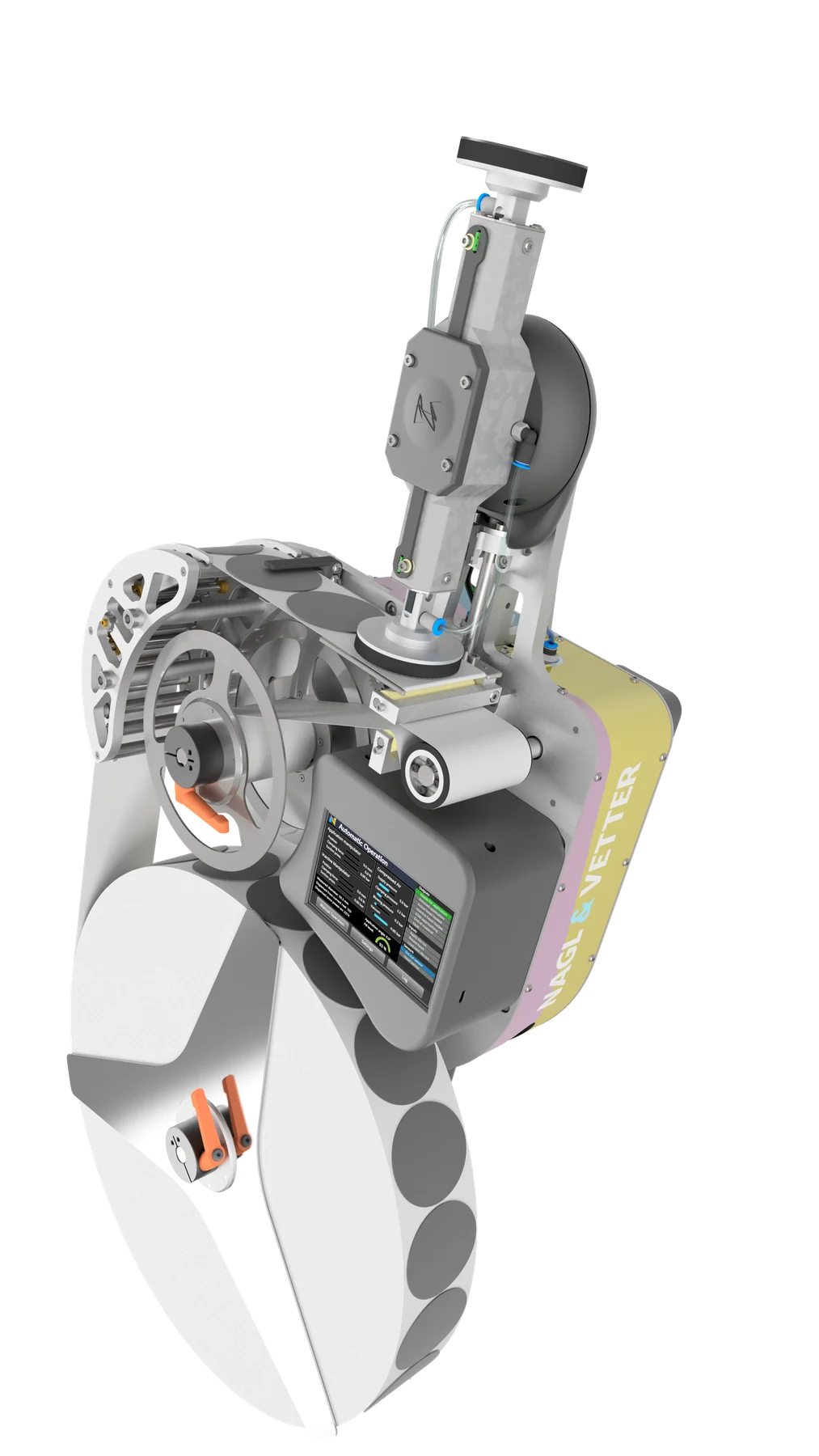

Unser i-DCA System

Robotergeführte Applikationslösung für präzise, vollautomatisierte Prozesse mit selbstklebenden Stanzteilen.

Automatisierte Applikation

Die fortgeschrittene Applikationslösung

In der automatisierten Fertigung stellen selbstklebende Stanzteile besondere Anforderungen: wechselnde Geometrien, enge Einbauräume und der Anspruch an gleichbleibende Qualität bei hohen Taktzahlen. Das i-DCA-System begegnet diesen Anforderungen als vollständig integriertes Roboterwerkzeug, Materialversorgung, Applikation und Prozessüberwachung in einer kompakten Einheit vereint.

Damit eignet sich der i-DCA besonders für Anwendungen, bei denen wiederholgenaue Ergebnisse, zuverlässiger Materialfluss und hohe Verfügbarkeit entscheidend sind.

WINKELAPPLIZIEREN &
FLEXIBLE POSITIONIERUNG Prozessüberwachung OPTIMIERTE
MATERIALVERSORGUNG

Scroll

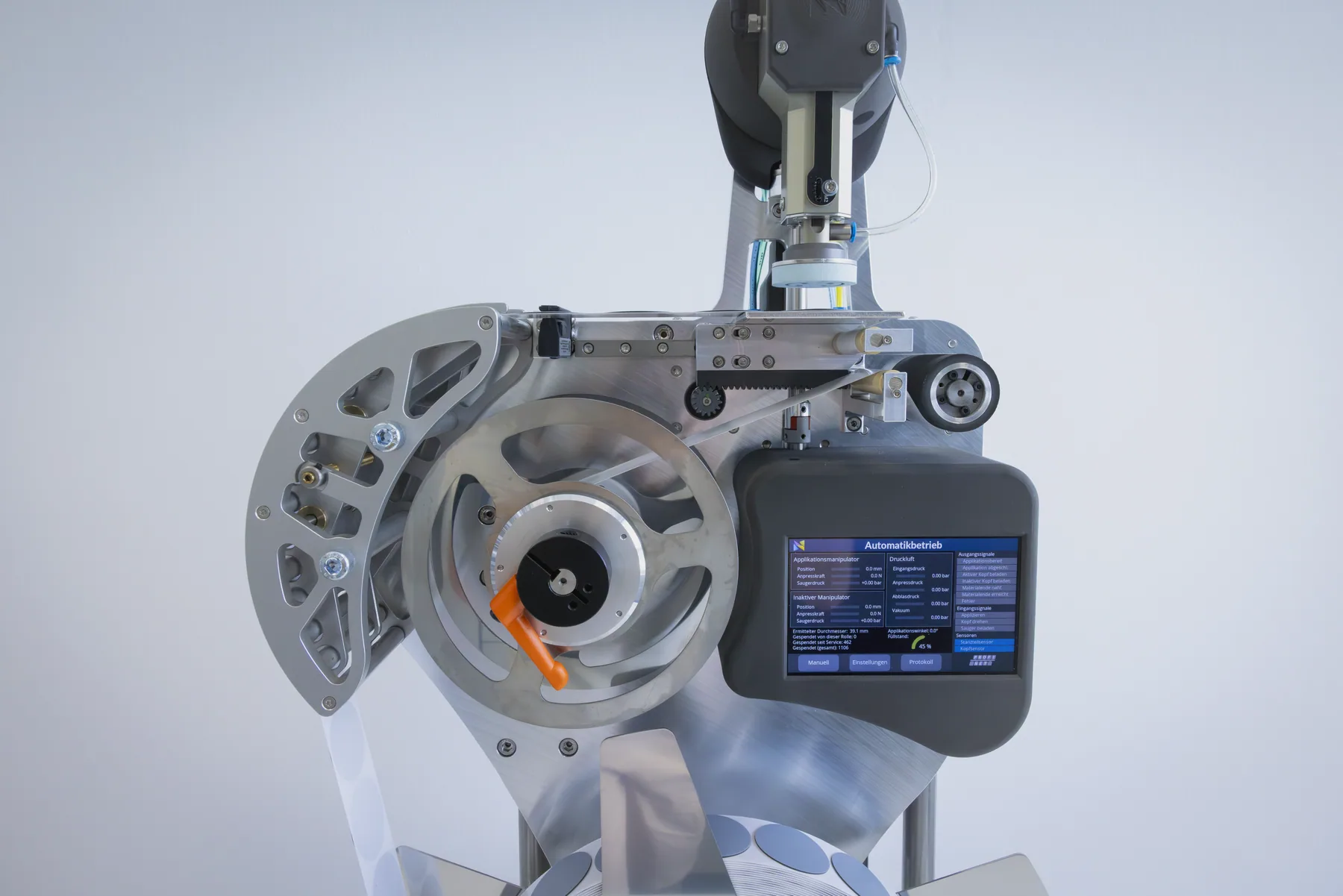

Systemeinblicke

Schnell, integriert, prozessstabil

Das System deckt ein breites Spektrum selbstklebender Stanzteile und Bauteilgeometrien ab. Es lässt sich mit handelsüblichen Industrierobotern kombinieren und ist sowohl für neue Anlagen als auch für die Nachrüstung bestehender Linien geeignet.

Hoher Materialdurchsatz durch kopplung durch Greif- und Applikationsvorgang
Integrierte Materialversorgung und Prozesssteuerung- und überwachung, kein Schaltschrank erforderlich
Durch ein Einsatz mit zwei Werkzeugen je Roboter wird ein unterbrechungsfreier Applikationsprozess ermöglicht

Weltweit bewährt

Mehr als 150 i-DCA-Systeme sind weltweit bei OEMs im automatisierten Serieneinsatz.

01/06

Gesamtworkflow

Systemvorteile

Vorteile für Ihre Produktion

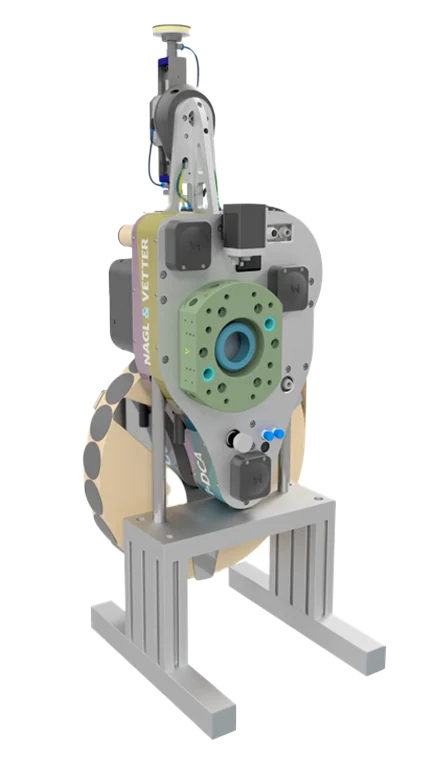

Platzsparende Werkzeuggeometrie

Durch die flache Bauweise der Applikationswerkzeuge kann die Ablage in eine einfache Schleuse integriert werden und benötigt keinen Drehtisch. So entsteht eine besonders platzsparende Lösung für automatisierte Anlagen.

Einfach automatisierbar

Alle Systemfunktionen sind im Roboterwerkzeug gebündelt. Das erleichtert die Automatisierung, reduziert den Integrationsaufwand und beseitigt mögliche Fehlerquellen in der Linie.

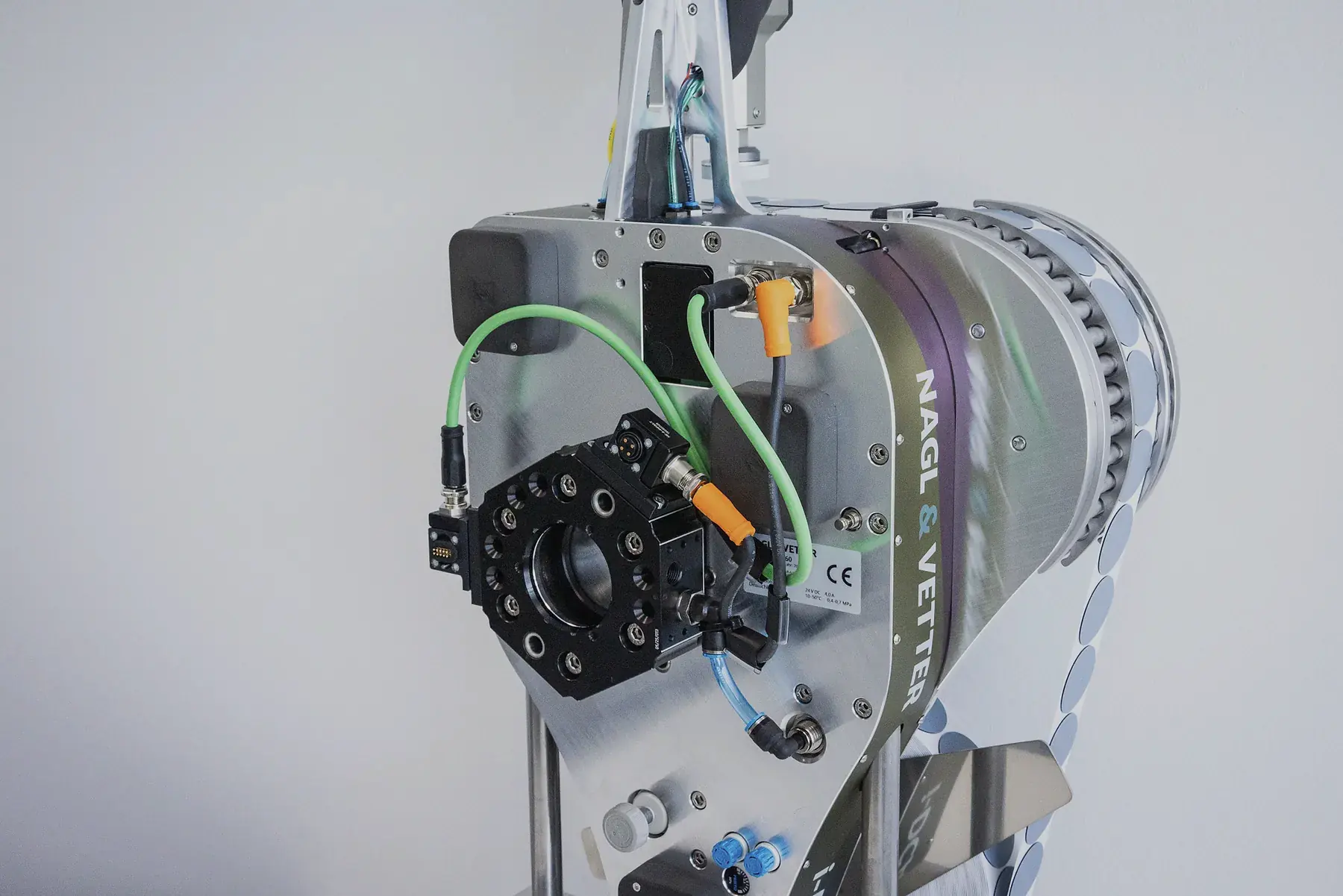

Standardisierte Anbindung

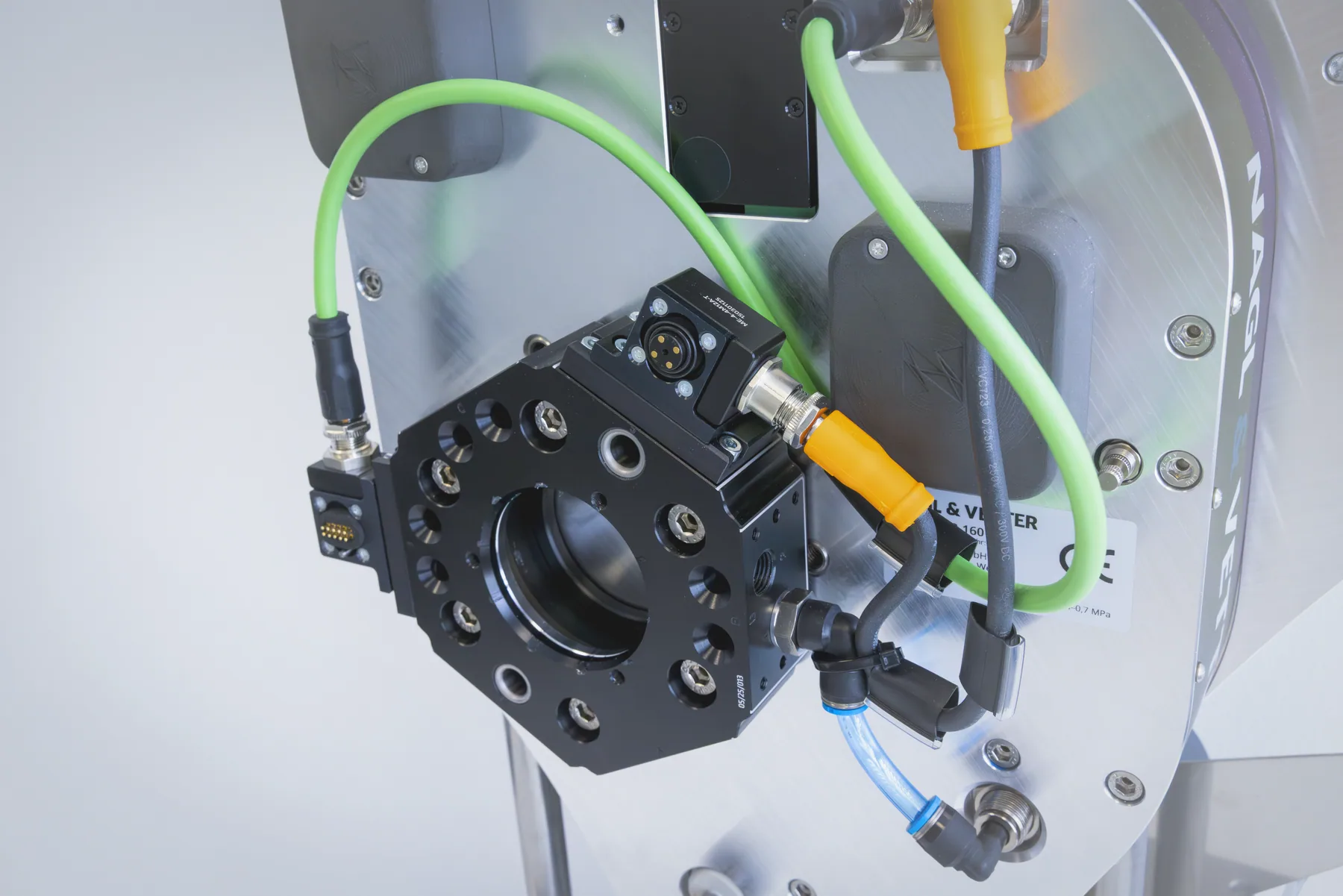

Die Anbindung erfolgt über kostengünstige Standardschlauchpakete für 24 V, Druckluft und Profinet/Ethernet-IP. Zusätzliche externe Steuerungskomponenten oder Schaltschränke sind nicht erforderlich.

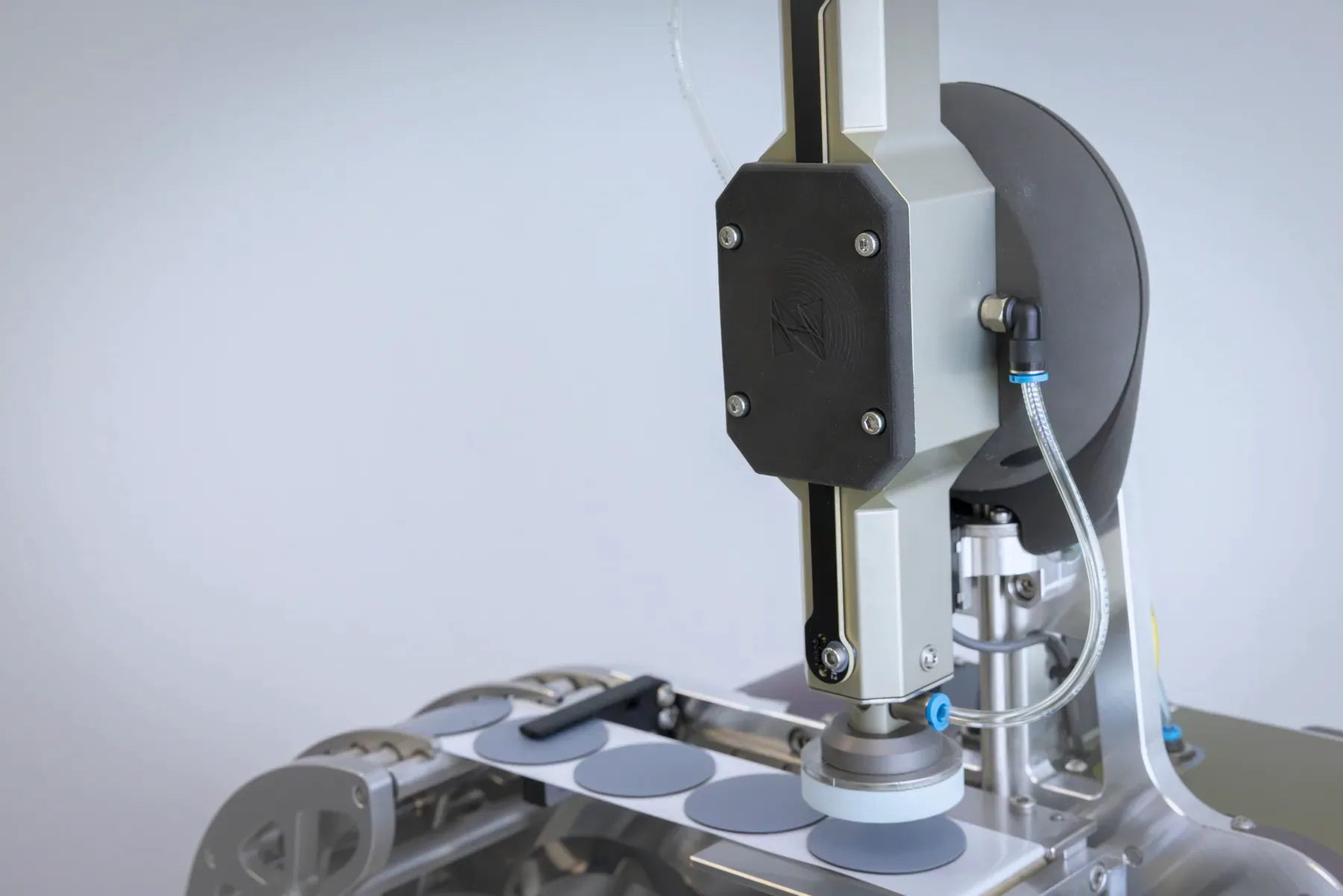

Kontaktlose Materialverarbeitung

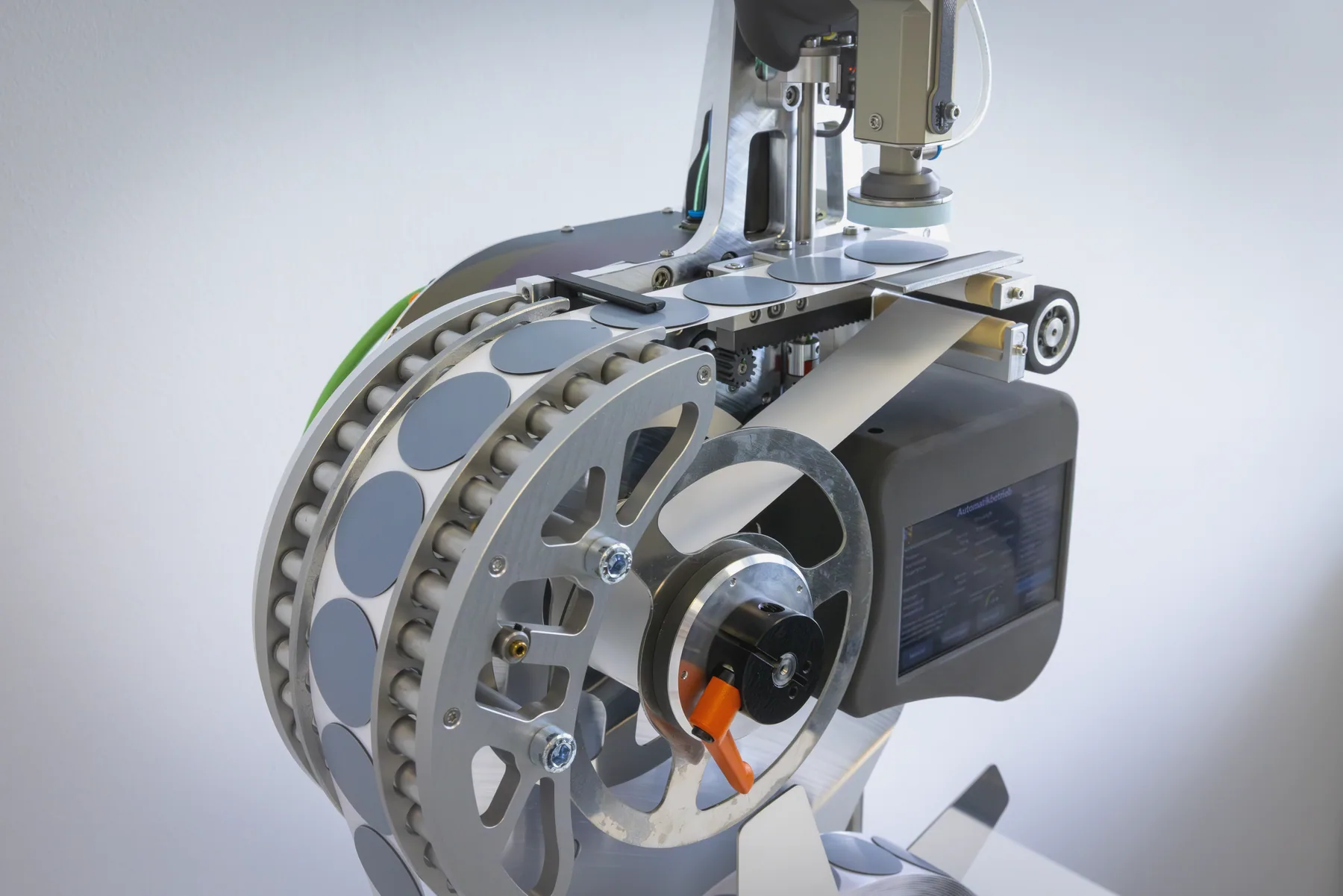

Dedizierte Servoantriebe halten das Verbrauchsmaterial unter Spannung und positionieren die Stanzteile präzise. Der einfache Bandverlauf und der kontaktlose Applikationsprozess ermöglichen die Verarbeitung aller gängigen Stanzteilarten – einschließlich doppelseitig klebender Materialien und besonders steifer Stanzteile.

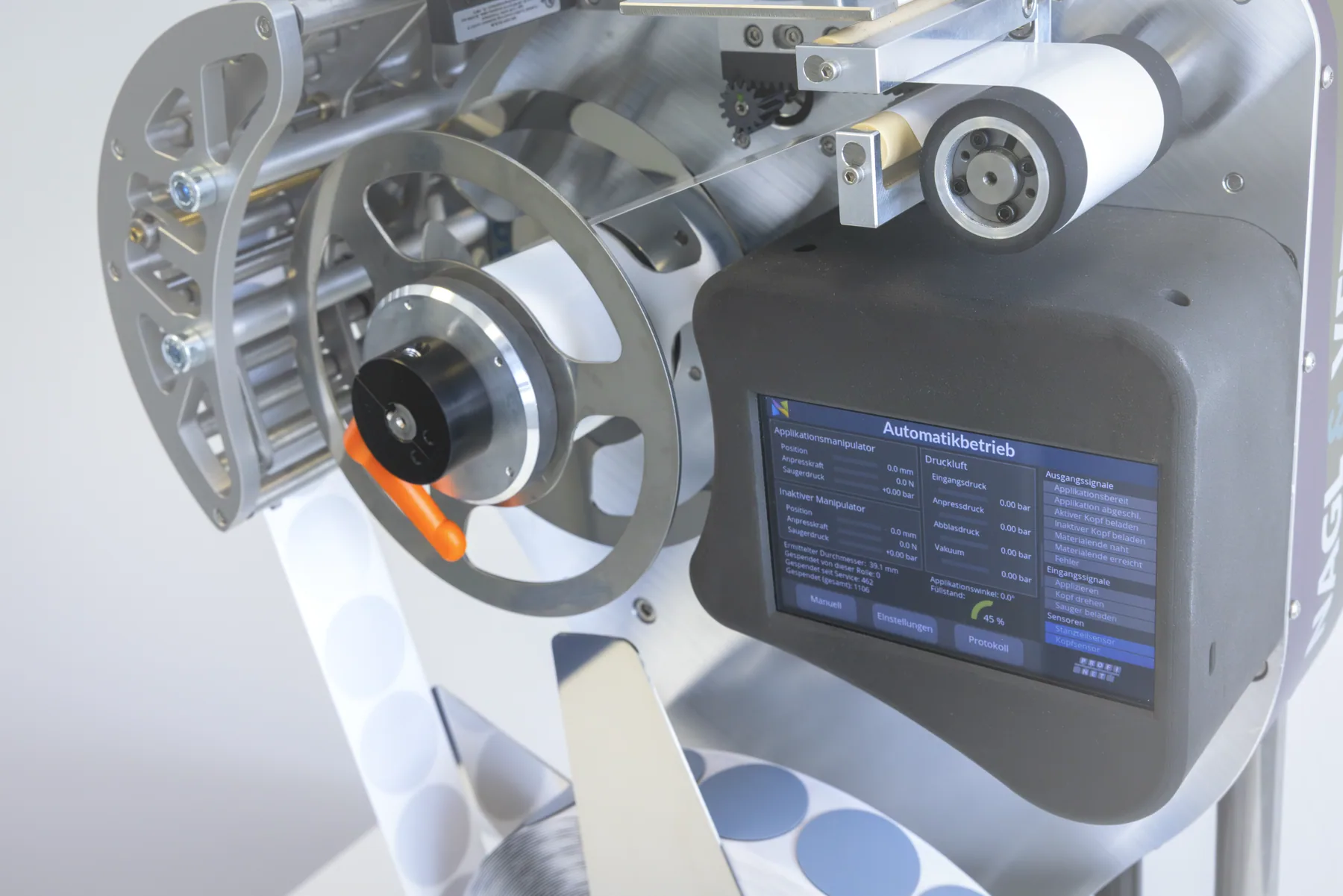

Lückenlose Prozessüberwachung

Eingangsdruck und Sekundärdruckzonen werden kontinuierlich überwacht. Während der Applikation prüft das System Anpresskraft und Position. Die Saugerdruckmessung erkennt verlorene Stanzteile und bestätigt den erfolgreichen Prozess über den Soll-Abblasdruck.

Entlastung manueller Arbeitsplätze

Arbeitsschritte, bei denen früher mehrere Mitarbeitende Gummi-Stopfen, teilweise über Kopf, manuell in Öffnungen pressten, lassen sich automatisieren. Arbeitschritte mit besonders hoher körperlicher Belastung werden dadurch deutlich verringert.

Servicefreundliche Komplettlösung

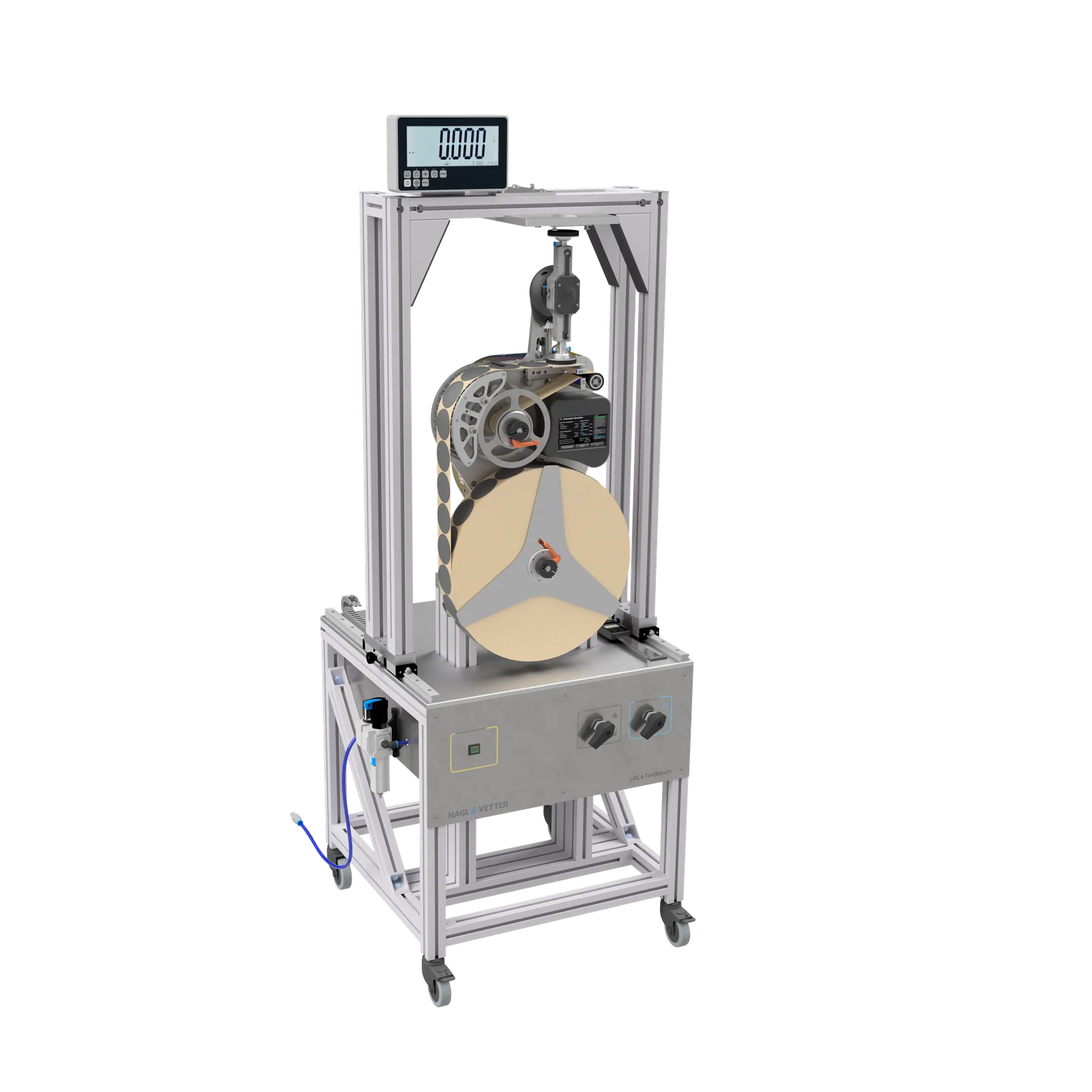

Das Werkzeug kann abseits des Roboters vollständig getestet, gewartet und bei Bedarf versendet werden. Das vereinfacht Servicearbeiten und macht Eingriffe an der Anlage unötig.

Dauerbetrieb

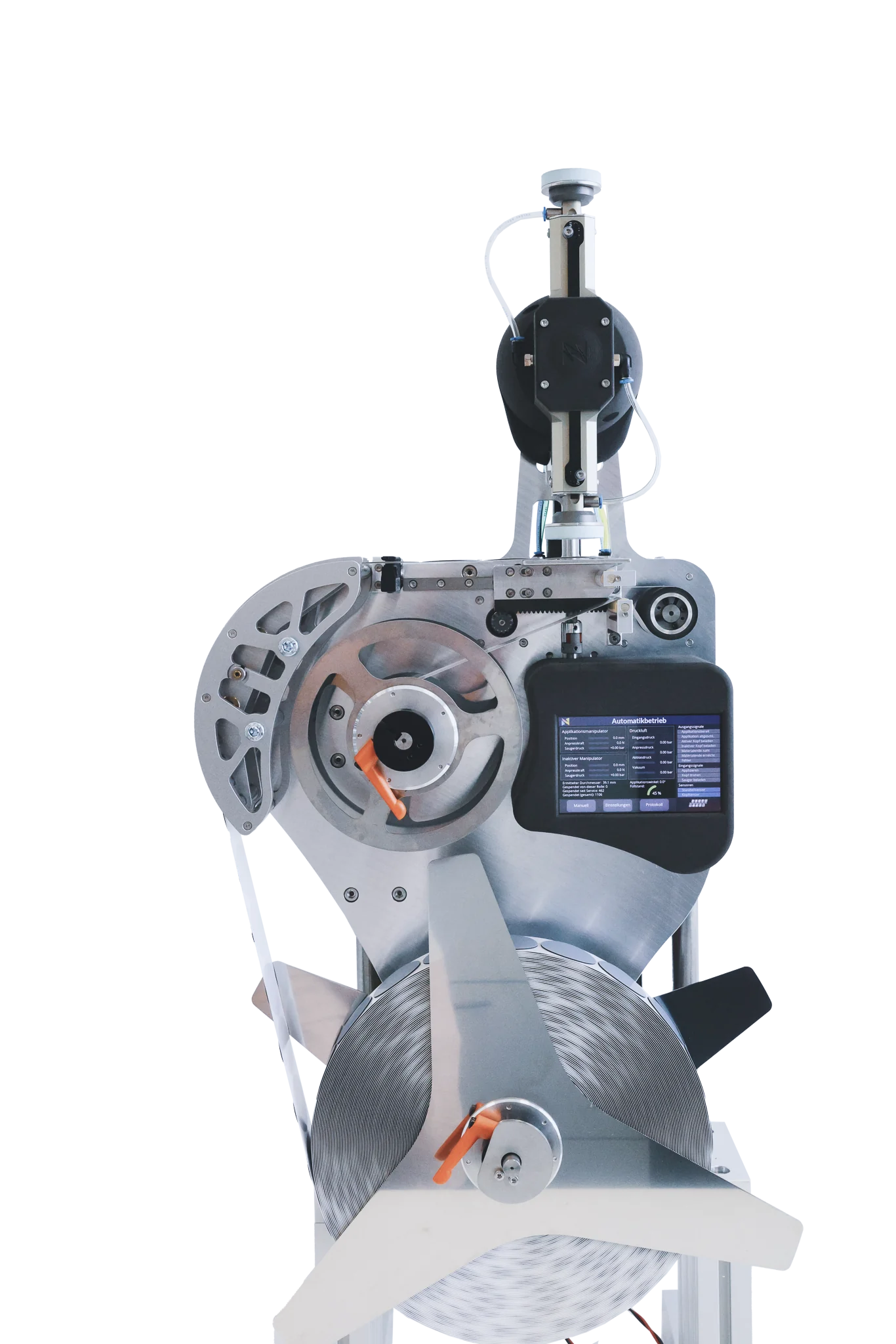

Entwickelt für den Dauerbetrieb

Auf hohe Taktzahlen und 24/7-Betrieb ausgelegt.

Fünf Servomotoren, zwei Wegmesssystem und acht Druckmesskanäle sorgen für präzise, reproduzierbare Abläufe – auch bei intensivem Mehrschichtbetrieb.

Die Zuführung erfolgt ohne direkten Materialkontakt. Das ermöglicht die Verarbeitung aller gängigen Klebepadformate – von einseitigen Pads und besonders steifer Stanzteilen bis hin zu doppelseitig klebenden Materialien. Alle relevanten Prozessparameter werden lückenlos erfasst und an die übergeordnete Steuerung übertragen.

Spezifikationen Technische Daten Wichtige Kenndaten des i-DCA-Systems

Versorgungsspannung	24 V DC / 4 A, integrierte Strombegrenzung
Druckluftversorgung	ölfrei, trocken, 4-7 bar, max. 30 l/min
Abmessungen	420 x 860 x 220 mm³ (B x H x T)
Gewicht	18 kg
Taktzeit	typisch < 2 s
Stanzteildurchmesser	einstellbar bis 65 mm
Breite des Trägerpapiers	einstellbar 30 mm bis 65 mm
Benutzerschnittstelle	LCD 5 Zoll (127 mm), PCAP-Touch, Glasoberfläche
Arbeitstemperaturbereich	10-40 °C

Video

Video laden

Durch Klicken stimmen Sie der Datenübertragung an YouTube zu. Wir speichern diese Einstellung für Ihren Besuch.

Weltweit im Einsatz

Bewährt in automatisierten Automotive-Linien

Mit mehr als 150 Systemen im weltweiten Einsatz hat sich der i-DCA in automatisierten Serienprozessen bewährt. Viele OEM-Hersteller aus der Automotive-Branche nutzen unsere Lösung, um selbstklebende Stanzteile prozesssicher zu applizieren und ihre Linien deutlich effizienter zu gestalten.

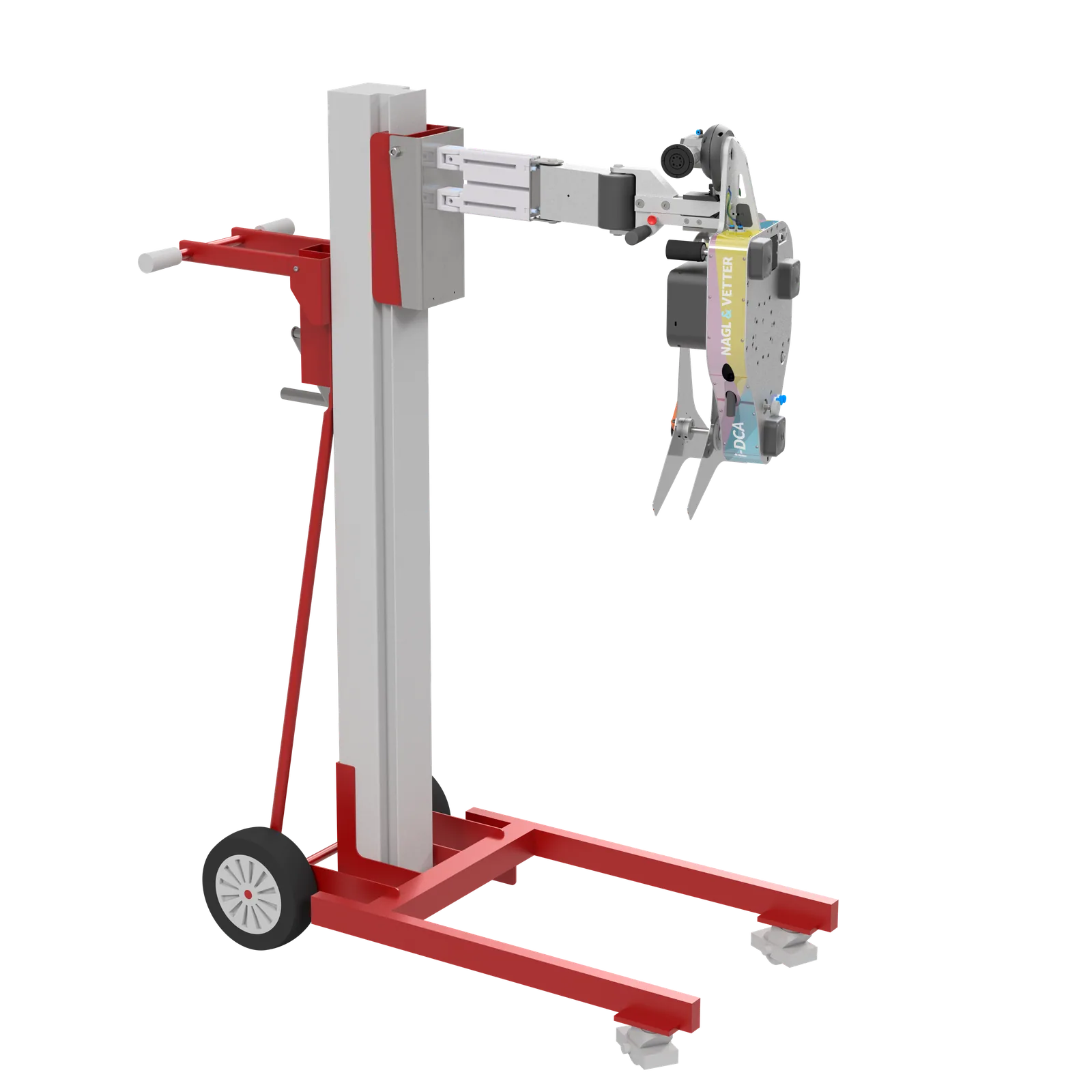

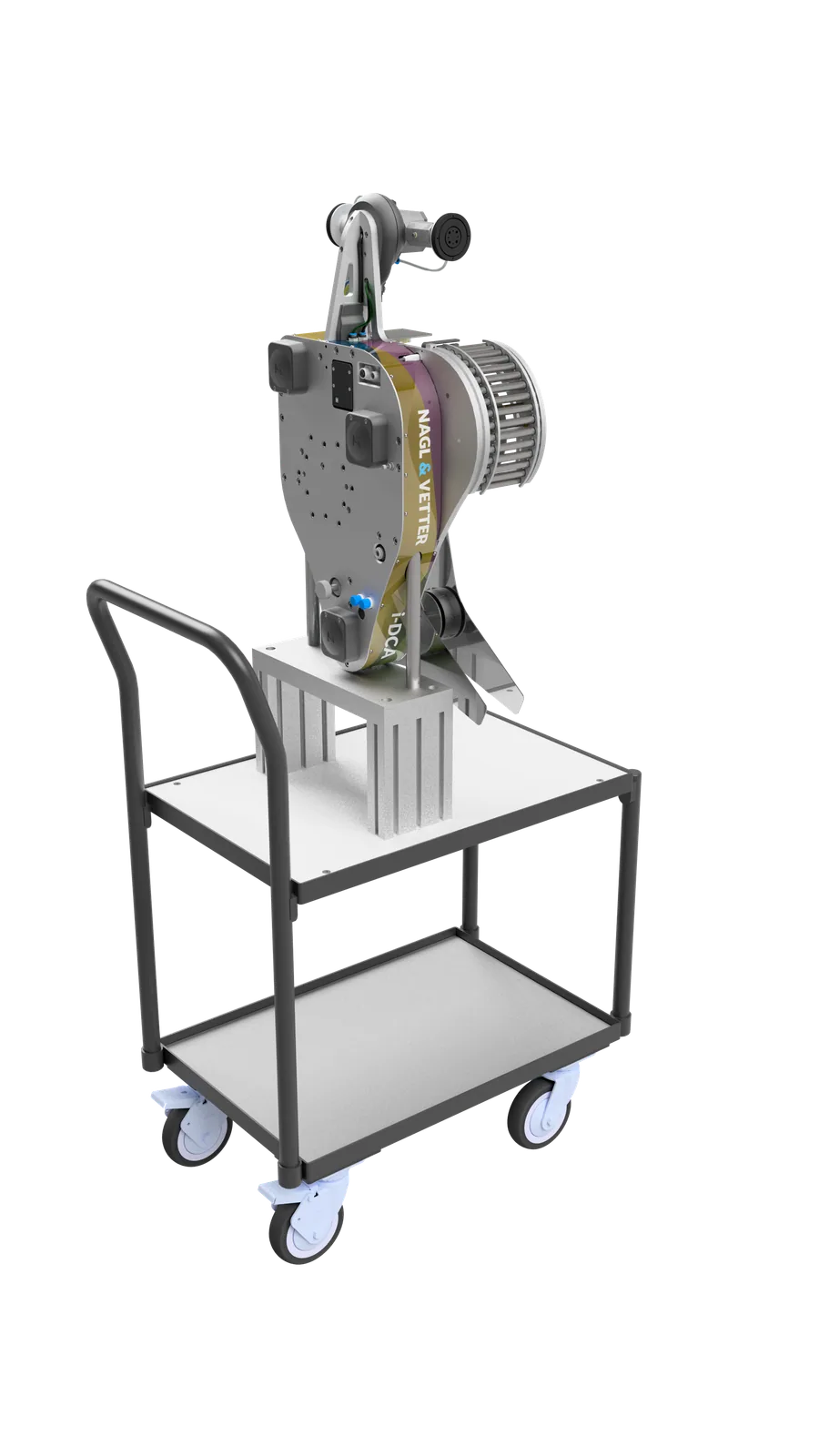

Zubehör
